基于centos6.8配置多网卡绑定

67rt

   Linux 自带的软件bonding 可以把多个网络接口设备捆绑为单个的网络接口设置来使用，用于网络负载均衡及网络冗余。其中网络负载均衡常用于我们的文件服务器中，文件服务器在多用户同时使用的情况下，网络压力非常大的，所以为了解决同一个IP突破流量的限制，使用多网卡绑定是一个极好的办法。网络冗余在生产环境中也特别重要，特别是在网卡在可能发生物理性质损坏而无法同时使用同一IP快速响应的情况下多网卡绑定就显得特别重要了，bonding为网卡提供了冗余的支持，把多网卡绑定到一个IP，即使其中一块网卡发生物理损坏的情况下，另一块网卡自动启用，并且提供正常服务。
下面我们先来了解一下bonding的常用mode种类：

mode=0 ，即：(balance-rr) Round-robin policy（平衡抡循环策略）数据包的传输方式轮询传输，第一个包传输给eth0 ，第二个包传输给eth1，就这样循环下去，直到传输完毕。

mode=1，即： (active-backup) Active-backup policy（主-备份策略）只有一个处于活动状态，当主网卡出现故障时，备网卡马上由备转变成主。这个模式提供了较高的容错能力。但是资源利用率较低。

mode=3，即：broadcast（广播策略）在每个slave接口上传输每个数据包，此模式提供了容错能力

演示环境：VMware 11 版本 ，系统centos 6.8
第一步：
首先我们新添加一张网卡，重启并生效

第二步：关闭NetworkManager服务（在centos6系列版本中开启NetworkManager与bonding会产生冲突）

1 2 3

[iyunv@centos6 ~]# service NetworkManager stop Stopping NetworkManager daemon:                            [  OK  ] [iyunv@centos6 ~]# chkconfig NetworkManager off

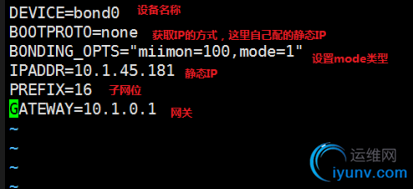

第三步：创建虚拟网卡bond0，在/etc/sysconfig/network-scripts目录下新建虚拟网卡band0，在这里使用的mode是1，文件内容如图所示

1 2 3 4 5 6 7

[iyunv@centos6 ~]# vim /etc/sysconfig/network-scripts/ifcfg-bond0 DEVICE=bond0 BOOTPROTO=none BONDING_OPTS="miimon=100,mode=1" IPADDR=10.1.45.181 PREFIX=16 GATEWAY=10.1.0.1

第四步：配置网卡参数，网卡参数中需要标注网卡名，网卡的角色及虚拟主卡名称。

1 2 3 4 5 6 7 8

[iyunv@centos6 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0 DEVICE=eth0 SLAVE=yes MASTER=bond0 [iyunv@centos6 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1 DEVICE=eth1 SLAVE=yes MASTER=bond0

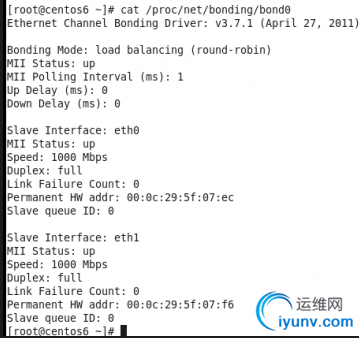

第五步，重启网卡，查看状态

使用我另一台主机ping状态为通

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Connecting to 10.1.45.180:22... Connection established. To escape to local shell, press 'Ctrl+Alt+]'. Last login: Thu Sep  1 14:51:24 2016 from 10.1.250.31 Welcome to the home of snowbamboo ^ ^ [iyunv@localhost ~]# ping 10.1.45.181 PING 10.1.45.181 (10.1.45.181) 56(84) bytes of data. 64 bytes from 10.1.45.181: icmp_seq=1 ttl=64 time=1.63 ms 64 bytes from 10.1.45.181: icmp_seq=2 ttl=64 time=0.354 ms 64 bytes from 10.1.45.181: icmp_seq=3 ttl=64 time=0.250 ms 64 bytes from 10.1.45.181: icmp_seq=4 ttl=64 time=0.514 ms 64 bytes from 10.1.45.181: icmp_seq=5 ttl=64 time=0.282 ms 64 bytes from 10.1.45.181: icmp_seq=6 ttl=64 time=0.252 ms 64 bytes from 10.1.45.181: icmp_seq=7 ttl=64 time=0.361 ms 64 bytes from 10.1.45.181: icmp_seq=8 ttl=64 time=0.310 ms 64 bytes from 10.1.45.181: icmp_seq=9 ttl=64 time=0.426 ms 64 bytes from 10.1.45.181: icmp_seq=10 ttl=64 time=0.439 ms 64 bytes from 10.1.45.181: icmp_seq=11 ttl=64 time=0.506 ms 64 bytes from 10.1.45.181: icmp_seq=12 ttl=64 time=0.502 ms 64 bytes from 10.1.45.181: icmp_seq=13 ttl=64 time=0.423 ms 64 bytes from 10.1.45.181: icmp_seq=14 ttl=64 time=0.230 ms 64 bytes from 10.1.45.181: icmp_seq=15 ttl=64 time=0.494 ms 64 bytes from 10.1.45.181: icmp_seq=16 ttl=64 time=0.417 ms 64 bytes from 10.1.45.181: icmp_seq=17 ttl=64 time=0.522 ms

现在我关闭一张网卡，看网络是否有波动
结论是任意断开其中一张网卡，另一张网卡会马上由备转主，接替工作！

总结：在使用bonding的mode1时，必须至少要有两块网卡，一张为活动网卡，另一张为备用状态，当主卡发生故障时备卡马上接替工作，继续完成数据传输。
