NAT静态路由内网访问外网(华为）

jrgf

　　1，实验名称：NAT静态路由内网访问外网(华为）
　　2，实验目的：将私有地址转换为合法的IP地址，并解决IP地址不足的问题，而且还能有效的避免来自网络外的***。让内网可以访问外网，而外网不可以访问内网，起到内网安全保护数据的作用；
　　3，实验拓扑：

　　,配置环境：
　　①   先准备环境 2台PC机 1台交换机4台路由器
　　②   先将PC机配置IP地址及子网掩码和网关（网关配置在路由器R1与交换机端口）
　　③   在路由器R1->R2端口配置不同网段IP；R1->R2->R3共两个不同网段
　　④   在R1->PC上的不同网段端口上配置启用静态NAT
　　⑤   验证、测试、保存,
　　4，配置步骤：
　　1）客户端：PC1：
　　ip    192.168.10.1
　　子网  255.255.255.0
　　网关  192.168.10.254
　　PC2：
　　ip192.168.10.2
　　子网  255.255.255.0
　　网关  192.168.10.254
　　（2）路由器：
　　R1:
　　<Huaweisystem-view
　　[R1]interfaceGigabitEthernet 0/0/0
　　[R1-GigabitEthernet0/0/0]undo shutdown
　　[R1-GigabitEthernet0/0/0]ip address 192.168.10.254 255.255.255.0
　　[R1]interfaceGigabitEthernet 0/0/1
　　[R1-GigabitEthernet0/0/1]undo shutdown
　　[R1-GigabitEthernet0/0/1]ip address 100.1.1.1 255.255.255.0
　　[R1-GigabitEthernet0/0/1]nat static enable
　　[R1-GigabitEthernet0/0/1]nat static global 100.1.1.3 inside 192.168.10.1
　　[R1]ip route-static 0.0.0.0 0.0.0.0 100.1.1.2
　　R2:
　　<Huawei>system-view
　　[R2]interfaceGigabitEthernet 0/0/0
　　[R2-GigabitEthernet0/0/0]undo shutdown
　　[R2-GigabitEthernet0/0/0]ipaddress 100.1.1.2 255.255.255.0
　　[R2]interfaceGigabitEthernet 0/0/1
　　[R2-GigabitEthernet0/0/1]undo shutdown
　　[R2-GigabitEthernet0/0/1]ip address 200.1.1.1 255.255.255.0
　　[R2]rip
　　[R2-rip-1]version 2
　　[R2-rip-1]network 200.1.1.0
　　[R2-rip-1]network 100.0.0.0
　　R3:
　　<Huawei>system-view
　　[R3]interfaceGigabitEthernet 0/0/0
　　[R3-GigabitEthernet0/0/0]undo shutdown
　　[R3-GigabitEthernet0/0/0]ipaddress 200.1.1.2 255.255.255.0
　　[R3]rip
　　[R3-rip-1]version 2
　　[R3-rip-1]network 200.1.1.0

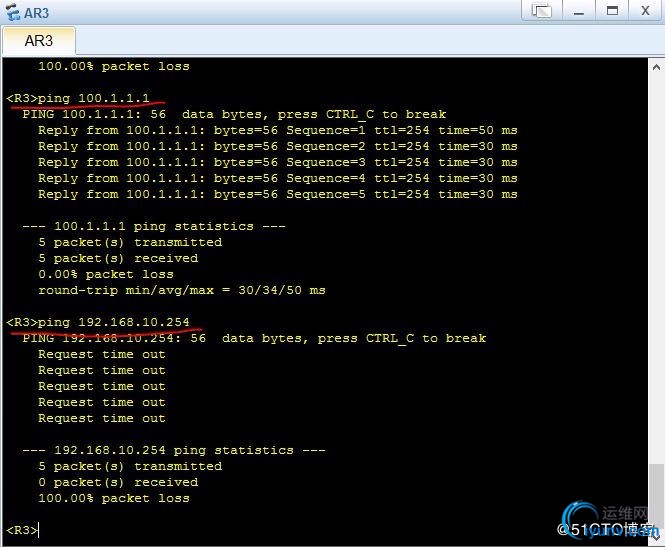

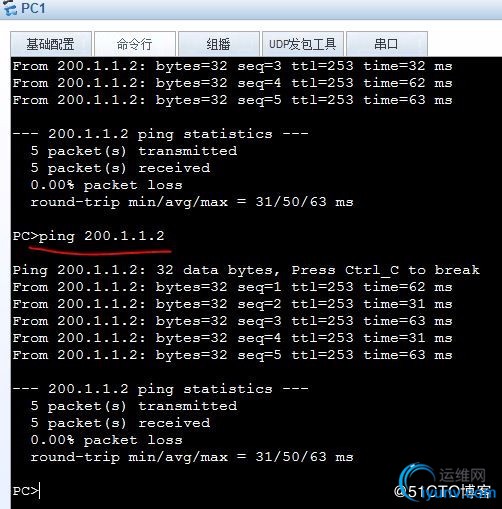

　　5，验证及测试：

　　6，总结：配置思路：
　　（1）  PC机 配置静态IP地址
　　（2）路由器R1配置静态网关，另一端口配置不同IP地址
　　（3） 在路由器R2和R3端口配置不同网段IP，R1—R2—R3共两个不同网段
　　（4） 在R1的0/1端口上配置启用静态NAT，并下一跳至100.1.1.2
